Arquitectura de Hardware. Tarea 3
Universidad abierta para adultos (UAPA)
Después de consultar el texto básico de la asignatura Arquitectura de Hardware y otros documentos sugeridos por su facilitador, en el contenido de la Unidad III, realiza las actividades sugeridas:

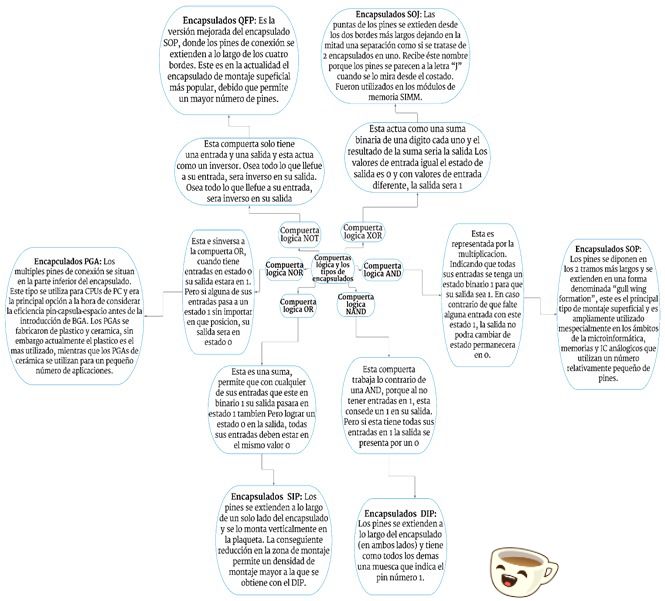

1. Luego de explorar, leer los conceptos de las compuertas lógica y los tipos de encapsulados, Proceda a elaborar un mapa mental donde se visualicen el conceptos, tipo de las compuertas lógicas y los encapsulados.

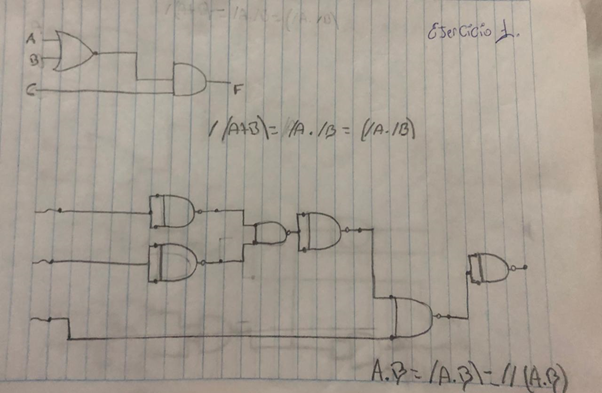

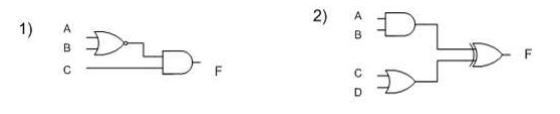

2. Modifique los siguientes circuitos para que sean todas compuertas NAND.

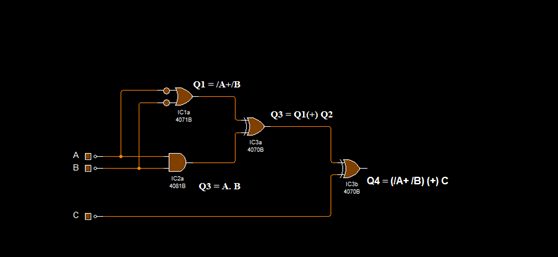

3. Construya la tabla de verdad del siguiente circuito. Analice los valores y basándose en sus conclusiones construya un diagrama más simple que implemente la misma función de salida. Escriba además la ecuación de salida en forma de función.
Salida para Q1 compuerta OR con las entradas negada:
| A | B | /A | /B | Q1= /A+/B |
| 0 | 0 | 1 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 | 0 |
Salida para Q2 compuerta AND:
| A | B | Q2= A. B |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Salida para Q3 compuerta X-OR:
| Q1 | Q2 | Q3= (/A+ /B) (+) (A.B) |
| 1 | 0 | 1 |
| 1 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
Salida para Q4 para la compuerta X-OR:
| Q3 | C | Q4= (/A+ /B) (+) C |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Tabla de verdad del circuito:
| A | B | C | Q4=[(/A+/B) (+) (A.B)] (+) C |
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
